建克產品介紹:

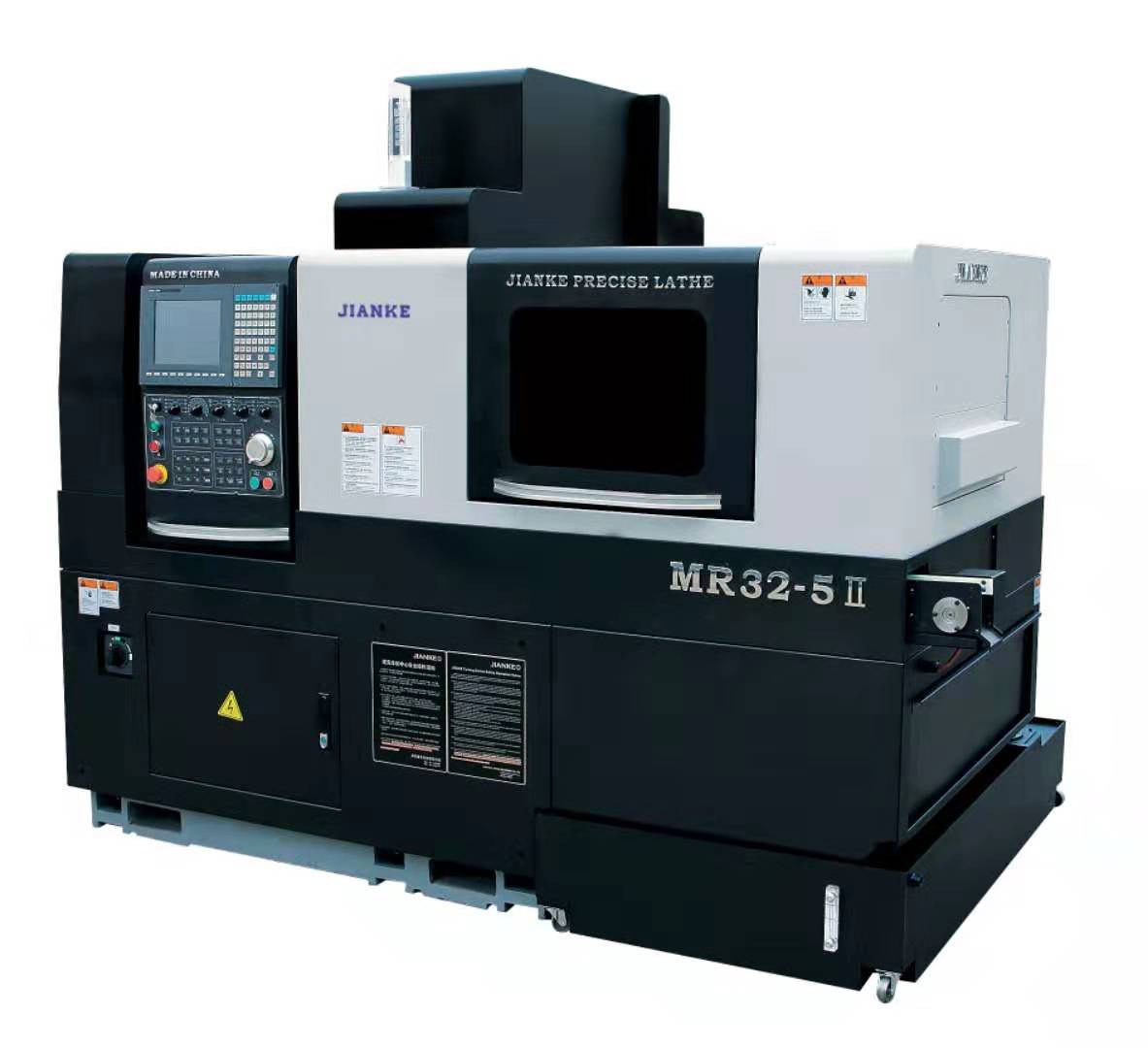

MR32-5Ⅱ走心機技術參數:
系統 | 臺灣新代 | Syntec220TB |
控制通道 | 雙通道 |
最小設定單位 | 0.001mm |
最快移動速度 | 24 m/min |
加工能力 | 最大加工直徑 | 32 mm |
單次最大送料長度 | 有導套 | 260mm |
無導套 | 1:2.5D(直徑:長度) |
主軸最大鉆孔直徑 | 主軸軸向 | Φ13mm |
主軸最大攻絲直徑 | 主軸軸向 | M12 |
主軸最大鉆孔深度 | 主軸軸向 | 75mm |
動力頭最大鉆孔直徑 | 徑向 | Φ10mm |
動力頭最大攻絲直徑 | 徑向 | M8 |
副軸最大鉆孔直徑 | 副軸軸向 | Φ13mm |
副軸最大攻絲直徑 | 副軸軸向 | M12 |
刀具 | 排刀結構 | 上排刀 |
主軸車刀 | 6把 | 1把16X16mm+5把12X12mm |
主軸側面動力頭 | 5支 | 5支ER16 |
主軸端面固定座 | 4支 | ER11/ER16/ER20 |
副軸端面固定座 | 4支 | ER11/ER16/ER20 |
主軸 | 主/副軸類型 | 內藏油冷式電主軸 |
主/副軸轉速 | 8000rpm/min |
主/副軸分度 | 0.001° |
主/副軸通孔直徑 | 34mm |
主/副軸中心高度 | 1060mm |
電機功率 | 主軸功率 | 3.5kw/6.0kw |
副軸功率 | 3.5kw/6.0kw |
側面動力頭電機功率 | 1.1kw |
側面動力頭轉速 | 2000rpm/min/4000rpm/min |
移動軸數 | 5軸 | X 1 、Y 1 、Z 1 、X 2 、Z 2 |
移動軸電機功率 | 1.1kw |
其他 | 接料機構 | 短料 | 傳輸帶接料排出 |
長料 | 副主軸后方排出 |
電源功率 | 20kw |
空氣壓力 | 0.4MPa以上 |
切削油箱容量 | 286L |
機床尺寸 | 2.47m×1.6m×2.0m |
機床重量 | 3880KG |

知識科普
走心機床是一種高精度、高效率的數控加工設備,主要用于金屬、塑料等材料的零件加工。以下是產品介紹:
1.設備特點:采用進口高精度直線導軌和滾珠絲杠,具有高剛性、高穩定性和高精度的特點。同時,該設備還配備了先進的數控系統和高速刀庫,能夠?qū)崿F(xiàn)快速、準確地完成復雜的加工任務。
2.適用范圍:適用于各種規格的鋁合金、鈦合金、銅、不銹鋼等金屬以及塑料等材料的零件加工,廣泛應用于汽車、摩托車、航空航天、電子、通訊等行業。
3.加工能力:可以進行多種類型的加工操作,包括銑削、鉆孔、攻螺紋、車削等,可完成復雜的三維曲面加工、孔加工、螺紋加工等多種形態的零件加工需求。
3.技術優勢:在技術方面具有很多優勢,如高速加工、高效率、高精度、穩定性好等。同時,該設備還支持多種編程方式,包括手動編程、自動生成程序等,操作簡便方便。
4.產品類型:產品類型豐富多樣,包括立式加工中心、臥式加工中心、龍門加工中心等不同類型的設備,以滿足客戶不同的加工需求。
5.售后服務:售后服務完善,設備配件供應充足,專業技術人員提供及時、有效的技術咨詢、培訓和維護服務,確保設備長期穩定運行。
綜上所述,走心機是一種高精度、高效率、穩定性好的數控加工設備,廣泛應用于各個行業中。無論您需要加工復雜的三維曲面零件還是進行標準的孔加工、螺紋加工等,走心機床都能夠為您提供高質量、高效率的解決方案。
